Laser-3D

RIEGL miniVUX-2UAV

RIEGL miniVUX-2UAV to niezwykle lekki i kompaktowy skaner laserowy przeznaczony do montażu na platformy UAS / UAV / RPAS. W porównaniu do starszego modelu (RIEGL miniVUX-1UAV), oferuje on dwukrotnie wyższą częstotliwość generowania impulsów lasera na poziomie 200 kHz, co daje 200 000 pomiarów na sekundę. Pozwala to na pozyskiwanie gęstych chmur punktów terenu z poziomu platform o ograniczonych możliwościach (ładowność, czas i wysokość lotu). Dodatkowo pełny zakres pola widzenia (360°) ułatwia pozyskiwanie kompletnych danych nawet skomplikowanego obiektu/terenu.
RIEGL miniVUX-2UAV bazuje na zaawansowanej technologii przetwarzania fali echa sygnału LiDAR RIEGL, która pozwala na pozyskiwanie danych dzięki digitalizacji i analizie fali w czasie rzeczywistym. Unikalny zakres skanowania pozwala na penetracje przez gęstą roślinność. Dodatkowo wykorzystywana długość fali (bliska podczerwień), sprawia, że skaner doskonale sprawdza się w pomiarach lodu i śniegu.

Zalety skanera RIEGL miniVUX-2UAV

  • niezwykle lekki i kompaktowy (1,55 kg)

  • pełny zakres pola widzenia (360°)

  • częstotliwość generowania impulsów lasera do 200 kHz

  • częstotliwość skanowania do 200 000 pomiarów/sek.

  • operacyjna wysokość lotu nad poziomem gruntu (AGL) do 100 m

  • wytrzymała aluminiowa obudowa, gotowa do montażu na wszystkich rodzajach systemów UAS/UAV/RPAS

  • możliwość uzyskania do 5 odbić z 1 wiązki lasera

  • mechaniczny i elektryczny interfejs do montażu IMU

  • dysk SSD do przechowywania danych

  • możliwość przesyłu danych za pośrednictwem sieci LAN-TCP/IP

  • niewielkie zużycie energii zasilającej

  • łatwa integracja z maks. dwoma sensorami

Główne zastosowania

  • pomiary lodowców oraz pokrywy śnieżnej

  • pomiary topograficzne

  • rolnictwo i leśnictwo

  • wykonywanie dokumentacji archeologicznej i dziedzictwa kulturowego

  • monitoring osuwisk

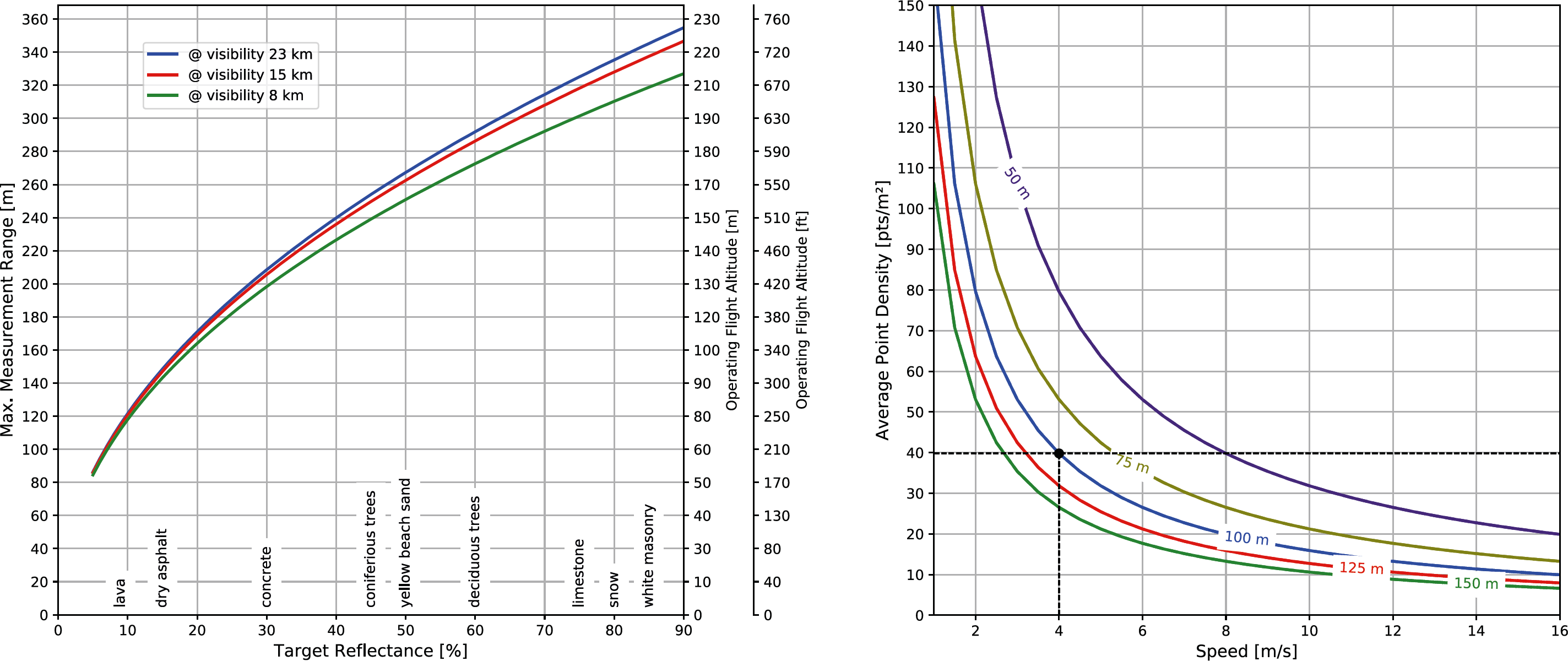

Częstotliwość wysyłania wiązki lasera

PRR = 100 kHz

Przykład: Odległość do celu = 100m, Prędkość 4 m/sek
Wynik: Gęstość chmury punktów ~40 pkt/m2

PRR = 200 kHz

Przykład: Odległość do celu = 100m, Prędkość 4 m/sek
Wynik: Gęstość chmury punktów ~80 pkt/m2

Częstotliwość wysyłania impulsu lasera (ang. Laser Pulse Repetition Rate - PRR)

100 kHZ

200 kHZ

Maksymalny zasieg pomiaru

naturalny cel p ≥ 20 %

170 m

150 m

naturalny cel p ≥ 60 %

290 m

250 m

naturalny cel p ≥ 80 %

330 m

280 m

Maksymalna wysokość lotu operacyjnego

naturalny cel p ≥ 20 %

100 m
330 ft

85 m
280 ft

naturalny cel p ≥ 60 %

160 m
525 ft

140 m
460 ft

Maksymalna ilość pomiarów z 1 pulsu

5

5

RIEGL miniVUX-SYS – opcjonalne systemy integracji kamer

RIEGL miniVUX-2UAV z APX-15 UAV

Z dwoma kamerami Sony Alpha 6000

 Z jednym aparatem Sony Aplha 6000 lub Sony Aplha 7RIII

RIEGL miniVUX-2UAV z APX-20 UAV

Z dwoma kamerami Sony Alpha 6000

 Z jednym aparatem Sony Aplha 6000 lub Sony Aplha 7RIII

Wideo

Do pobrania

Dane techniczne
RIEGL miniVUX-2UAV

Dane techniczne
RIEGL miniVUX-SYS

Dane techniczne
RiACQUIRE

Dane techniczne
RiPROCESS

Dane techniczne
RiWORLD

Broszura Lidar
w Leśnictwie

Broszura
RIEGL UAV
