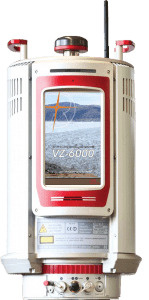

RIEGL VZ-6000

Zalety skanera RIEGL VZ-6000

  • Bardzo długi zasięg do 6000 m

  • Pole widzenia do 60 ° x 360 °

  • Prędkość skanowania do 222,000 jedn./sek.

  • Wysoka dokładność, wysoka precyzja bazująca na echo digitalizacji i analizie fali on-line

  • Zdolność wielokrotnego celowania

  • Wbudowana kalibracja aparatu cyfrowego

  • Wbudowane czujniki nachylenia

  • Zintegrowany odbiornik GPS z anteną, kompas

  • Kompaktowa i solidna konstrukcja

Główne zastosowania

  • Lodowce

  • Topografia i górnictwo

  • Monitorowanie

  • Inżynieria lądowa

  • Archeologia i dziedzictwa kulturowe

Zdolność do pomiaru wielu celów – podstawa do wysokiej penetracji.

Wykorzystując metodę impulsowego pomiaru czasu lotu do pomiarów zasięgu lasera, VZ-400i umożliwia wyznaczenie zasięgu do wszystkich celów, z którymi współdziała pojedynczy impuls lasera. W zależności od zastosowanego programu pomiarowego, maksymalna liczba wykrywanych celów jest zmienna (4-15).

Filtracja po odchyleniu kształtu impulsu

Jeżeli odległość pomiędzy dwoma celami jest zbyt mała, aby rozróżnić te dwa echa, skaner pozsykuje informacje o kształcie impulsu powrotnego. Pozwala to na rozróżnienie, czy echo powrotne pochodzi od jednego celu, czy od dwóch pobliskich celów. Prosta filtracja w odniesieniu do informacji o kształcie impulsu może usunąć większość nieprawidłowych” punktów i zachować tylko wiarygodne “prawdziwe” cele.

orginalne dane

selekcja “błędnych punktów”

finalna chmura punktów

Skanuj podczas deszczu i zamglenia

Za pomocą filtrów odchylenia i intensywności odbicia można zidentyfikować, wybrać lub usunąć pomiary zasięgu spowodowane przez krople deszczu oraz zamglenie, w wyniku czego powstaje czysta i przejrzysta chmura punktów.

skanowaniew deszczu

chmura punktów przed filtracją

finalna chmura punktów

Częstotliwość wysyłania wiązki lasera

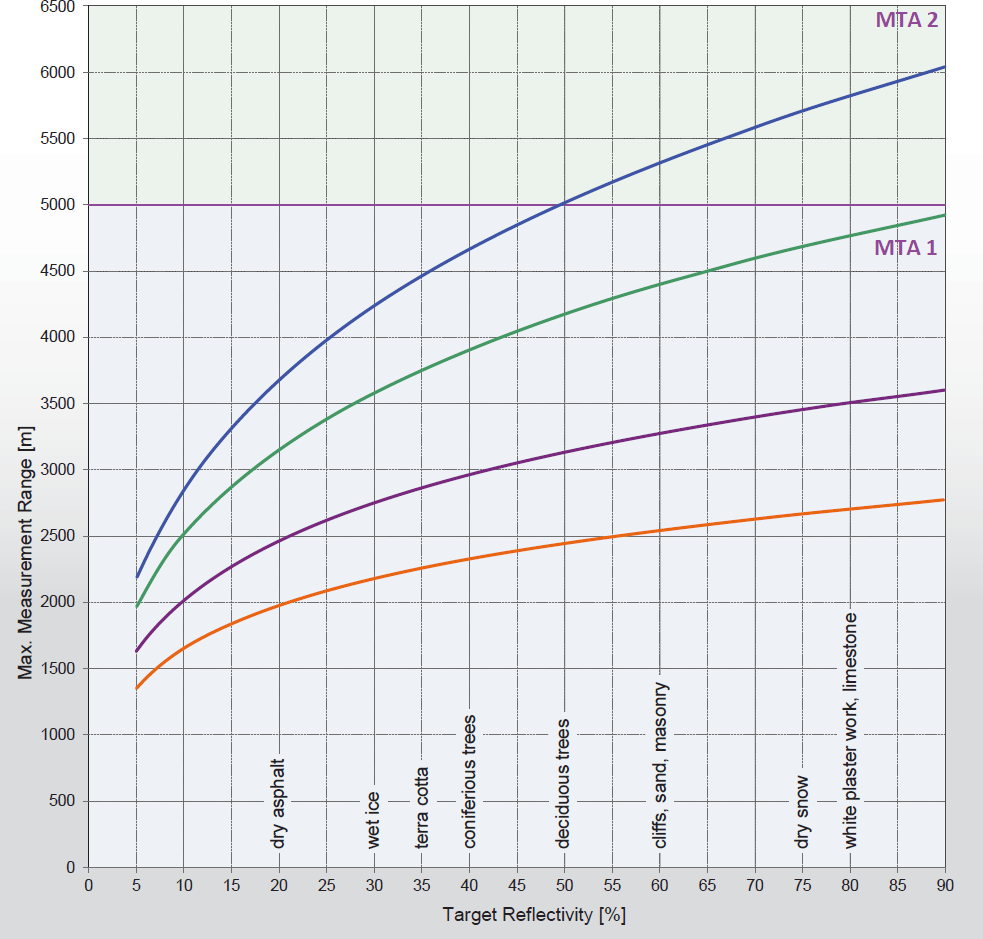

PRR = 30 kHz

PRR = 50 kHz

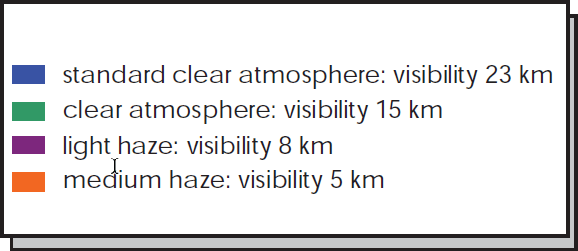

Legenda

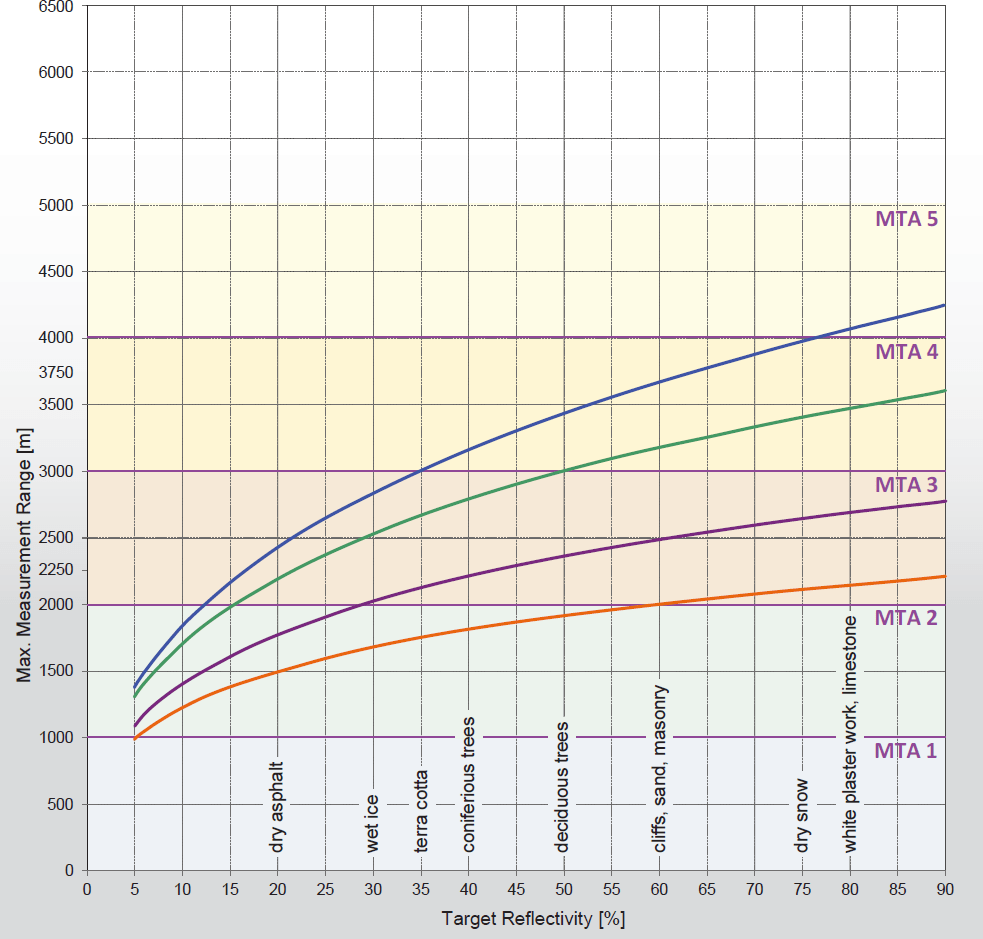

PRR = 150 kHz

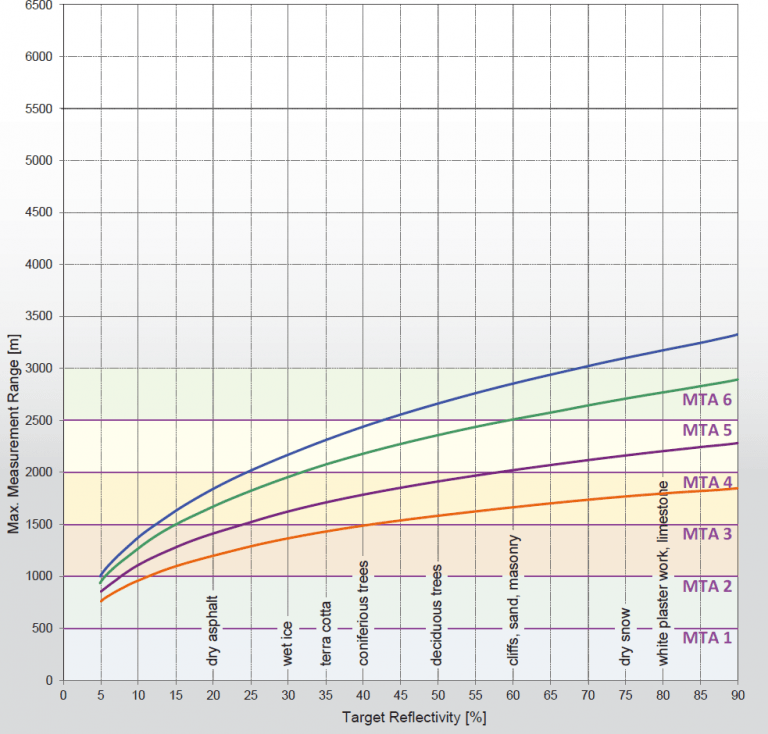

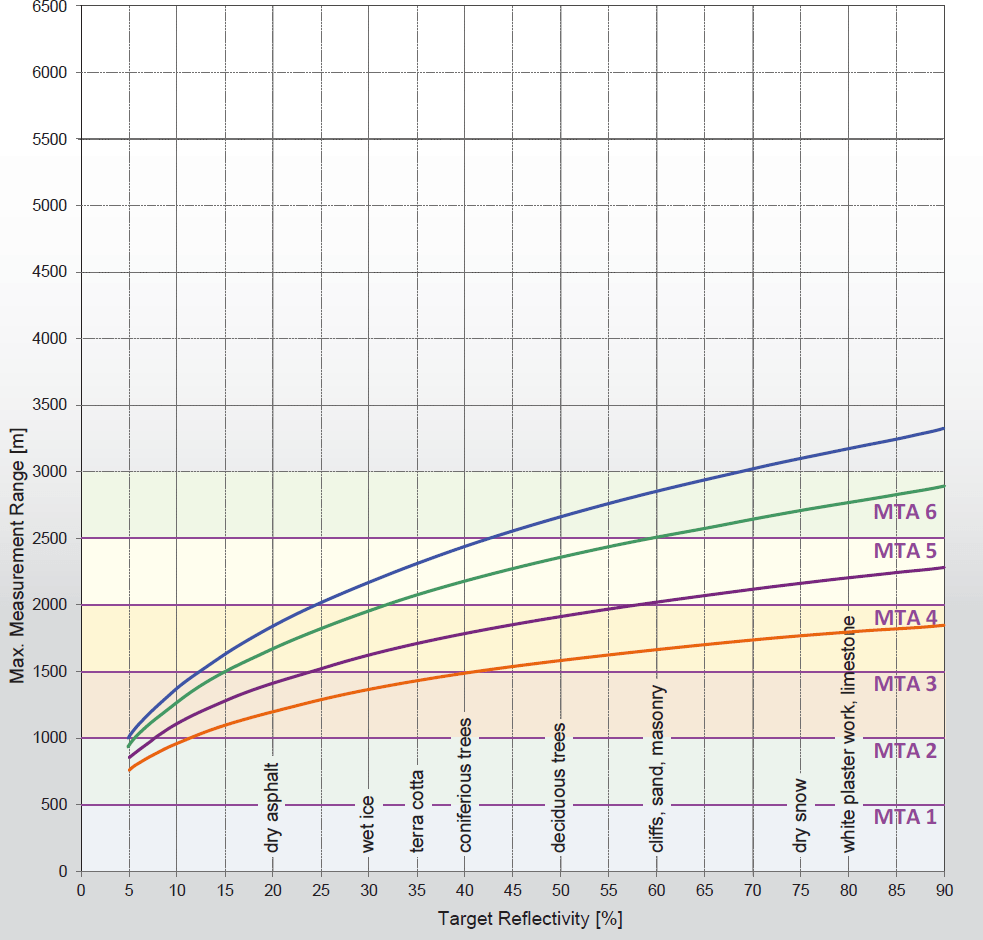

PRR = 300 kHz

Legenda

Parametry zasięgu skanera

30 kHZ

50 kHz

150 kHz

300 kHz

Częstotliwość  pomiarów na sekundę

23 000

37 000

113 000

222 000

Maksymalny zasięg skanowania

naturalne cele z p ≥ 90%

6 000 m

6 000 m

4 200 m

3 300 m

naturalne cele z p ≥ 20%

3 600 m

3 600 m

 2 400 m

1 800 m

Maksymalna ilość punktów z 1 pulsu

Praktycznie nieograniczona

Odległość bezpieczna dla oka

85 m

85 m

45 m

28 m

RIEGL RiPANO

RIPANO jest oprogramowaniem do szybkiej i łatwej wizualizacji projektów z naziemnego skanowania laserowego. Pozwala on użytkownikowi systemu CAD na łatwe wyodrębnienie widoków i wydruków ortogonalnych w celu ich późniejszego wykorzystania w oprogramowaniu CAD. Oprogramowanie działa bez wtyczek w przeglądarce internetowej lub samodzielnie na komputerze z systemem Windows lub MacOS.
