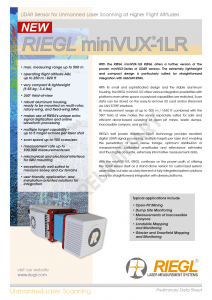

RIEGL miniVUX-1LR

Wraz z RIEGL miniVUX-1LR RIEGL oferuje kolejną wersję sprawdzonej serii czujników LiDAR miniVUX. Wyjątkowo lekka i kompaktowa konstrukcja nadaje się szczególnie do prostej integracji z UAS/UAV/RPAS.

Dzięki niewielkiej i wyrafinowanej konstrukcji oraz stabilnej aluminiowej obudowie, RIEGL miniVUX-1LR oferuje różne możliwości integracji z platformami, nawet w przypadku ograniczonej przestrzeni lub możliwości udźwigu. Dane skanowania mogą być przechowywane na łatwej do wyjęcia karcie SD i/lub przesyłane strumieniowo przez interfejs LAN-TCP/IP.
Zasięg pomiaru do 500 m w połączeniu z 360° polem widzenia sprawia, że czujnik ten szczególnie dobrze nadaje się do bezpiecznego i efektywnego pomiaru dronem kopalni odkrywkowych, wysypisk śmieci, niedostępnych kanionów itp.

Zalety skanera RIEGL miniVUX-1LR

  • maksymalny zasięg pomiaru do 500 metrów
  • częstotliwość wysyłania wiązki lasera 100 kHz
  • szybkość pomiaru do 100.000 pomiarów/sek.
  • szybkość skanowania do 100 skanów na sekundę
  • bardzo kompaktowy i lekki (1,55 kg / 3,4 lbs)
  • pole widzenia do 360°
  • możliwość ustawienia wielu celów – do 5 echów na jeden pomiar laserowy
  • mechaniczny i elektryczny interfejs do montażu IMU
  • wyjątkowo dobrze nadaje się do pomiarów na terenach zaśnieżonych i oblodzonych
  • przyjazne dla użytkownika, zorientowane na aplikację i instalację rozwiązania w zakresie integracji

Główne zastosowania

  • pomiary lodowców oraz pokrywy śnieżnej
  • pomiary topograficzne
  • rolnictwo i leśnictwo
  • wykonywanie dokumentacji archeologicznej i dziedzictwa kulturowego
  • monitoring osuwisk
  • pomiary lodowców oraz pokrywy śnieżnej
  • pomiary topograficzne
  • rolnictwo i leśnictwo
  • wykonywanie dokumentacji archeologicznej i dziedzictwa kulturowego
  • monitoring osuwisk

Częstotliwość wysyłania wiązki lasera

Częstotliwość wysyłania impulsu lasera (ang. Laser Pulse Repetition Rate - PRR)

PRR

100 kHz

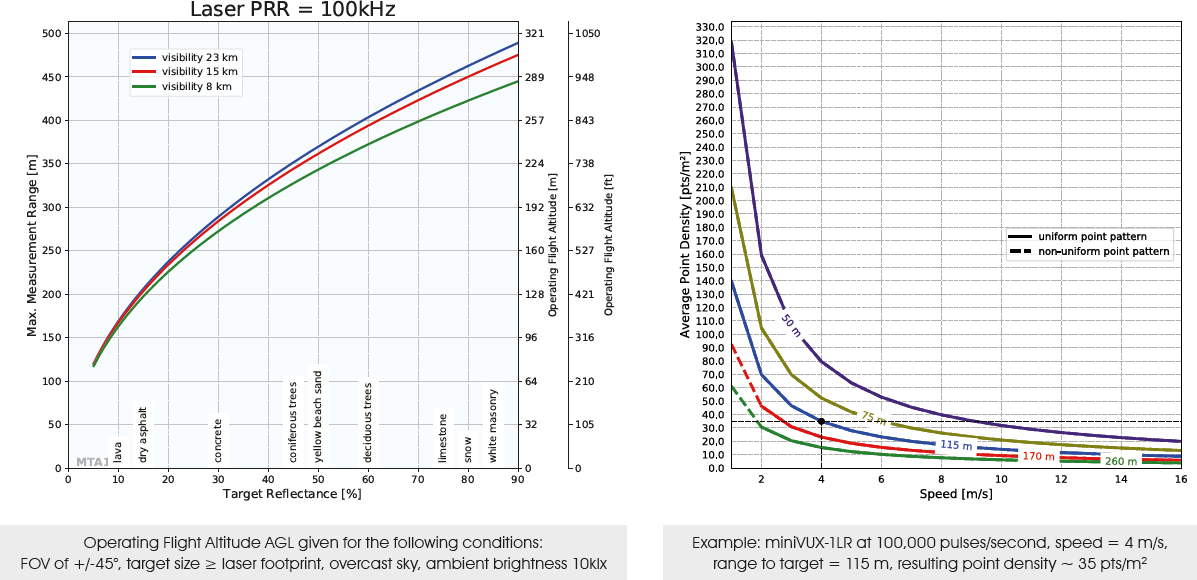

Maksymalny zasieg pomiaru

@ 90 klx
czyste niebo

@ 10 klx
zachmurzone niebo

@ 0,1 klx
zmierzch

naturalny cel p ≥ 20 %

170 m

240 m

260 m

naturalny cel p ≥ 60 %

290 m

400 m

440 m

naturalny cel p ≥ 80 %

330 m

460 m

500 m

Maksymalna wysokość lotu operacyjnego

naturalny cel p ≥ 20 %

150 m | 490 ft

naturalny cel p ≥ 60 %

250 m | 820 ft

Maksymalna ilość pomiarów z 1 pulsu

5

RIEGL miniVUX-SYS – opcjonalne systemy integracji kamer

RIEGL miniVUX-1LR z APX-15 UAV

Z dwoma kamerami Sony Alpha 6000

 Z jednym aparatem Sony Aplha 6000 lub Sony A7RIII lub Sony A7RIV

RIEGL miniVUX-1LR z APX-20 UAV

Z dwoma kamerami Sony Alpha 6000

 Z jednym aparatem Sony Aplha 6000 lub Sony A7RIII lub Sony A7RIV
